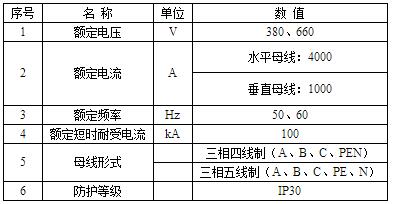

技術參數表	外形尺寸

　　概述

　　MNS型低壓成套開關設備(以下簡稱裝置)是在進口開關柜的基礎上設計和研制的產品。適用于交流50(60)Hz額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1 《低壓成套開關設備和控制設備》、JB/T9661 《低壓抽出式成套開關設備》及國際標準IEC439。本裝置可以組成不同方案的柜架結構和抽屜單元，采用了高強度阻燃型工程塑料組件，有效地加強了防護安全性能，抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。

　　結構

　　裝置基本柜架為C型材組合式結構，柜架的全部結構件都經過鍍鋅處理或敷鋁鋅板制作。通過自攻鎖緊螺釘8.8級六角螺釘緊固互相連接成基本柜架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線、功能單元等零部件，組裝成一臺完整的裝置，裝置內部零件尺寸、隔室尺寸，實行模數化(模數單位E=25mm)。柜體防護等級IP30。

　　抽屜類型

　　分四種標準尺寸，都是以8E(200mm)高度為基準，它們分別為8E/4,8E/2,8E,16E,24E。

　　8E/4:在8E(200mm)高度空間組裝4個抽屜單元;

　　8E/2:在8E(200mm)高度空間組裝2個抽屜單元;

　　8E:在8E(200mm)高度空間組裝1個抽屜單元。
